CO2 CONTROL - Het KUNDO
gasalarmsysteem voor uw persoonlijke veiligheid!
Sinds
1 maart 2001 gelden nieuwe, aangescherpte regels voor de opslag van en het
werken met koolzuurgas ofwel kooldioxide (CO2).
Aanleiding voor de nieuwe regels is dat de
Arbeidsinspectie in de horeca regelmatig op moeilijk ventileerbare
opslagruimtes of
bierkelders stuit, waarin één of meerdere koolzuurcilinders zijn
opgeslagen en/of deel uitmaken van een bier tapinstallatie.
De nieuwe regelgeving geldt voor betreedbare ruimten waarin 1,0
kilogram of meer koolzuurgas wordt opgeslagen.
In onvoldoende geventileerde kelders of opslagruimtes moet met een vast opgestelde
koolzuurdetector het koolzuurgehalte in de lucht permanent worden
gemeten middels een CO2 detector. Wij bieden hiervoor een
basispakket aan die eenvoudig op een 230 volt stopcontact aangesloten
kan worden. eventueel kan als optie een extra alarmunit geplaatst worden
als de ruimte vanaf twee zijde bereikbaar is. het alarm moet namelijk
hoor en zichtbaar zijn vanaf alle toegangswegen. deze extra alarmunit
kan u natuurlijk ook elders zo als achter de bar plaatsen.A |
|
CO2 alarm t.b.v. bierkelders en CO2 opslag locatie. |
|
|
|
Complete set
om mee te starten: |
Artikelnummer:
|
Prijs: |
Montage en Gebruiksaanwijzing
Sensorwisseling / Calibrering in het 5e jaar |

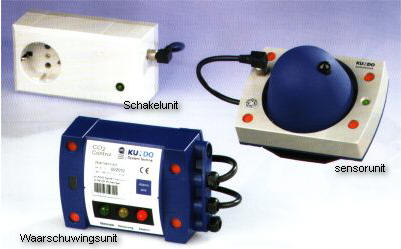

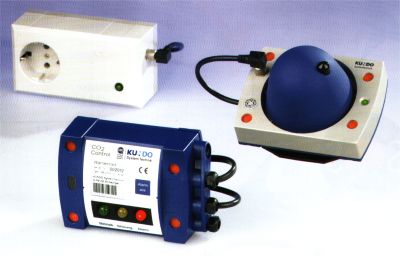

Basispakket:
dit is een kompleet basispakket.
Basispakket bestaat uit:
- 1 Sensorunit, ca.3 m stuurstroomkabel incl.stekker,
muurplaatje, 2 pluggen en 2 schroeven.
- 1 Centrale/alarmunit, ca.3 m stuurstroomkabel, ca.2
m 220v kabel incl. stekker, beide kabels reeds aangesloten, muurplaatje,
2 pluggen en 2 schroeven.
- 1 Aansluitdoos met klemmenstrook, doorvoerwartels, 2
pluggen en 2 schroeven.
- 1 Nederlandstalige montage- en gebruiksaanwijzing. |
K106/000000
|
|
 |
Montage en Gebruiksaanwijzing
Sensorwisseling / Calibrering in het 5e jaar |
Basispakket:
idem als hierboven maar met een potentiaal vrij
contact t.b.v. alarm centrale.
Basispakket bestaat uit:
- 1 Sensorunit, ca.3 m stuurstroomkabel incl. stekker,
muurplaatje, 2 pluggen en 2 schroeven.
- 1 Centrale/alarmunit, ca.3 m stuurstroomkabel, ca.2
m 220v kabel incl. stekker, beide kabels reeds aangesloten, muurplaatje,
2 pluggen en 2 schroeven.
- 1 Aansluitdoos met klemmenstrook, doorvoerwartels, 2
pluggen en 2 schroeven.
- 1 Nederlandstalige montage- en gebruiksaanwijzing. |
K106/000060 |
|
|
|
|
|
|
|
|
| Optioneel onderdelen
of vervangingsdelen: |
Artikelnummer:
|
Prijs
informatie: |
 |
Sensorunit: |
K106/000100 |
|
|
|
 |
Alarmunit (
voor eventueel een tweede toegang naar de ruimte of achter bar): |
K106/0004-00 |
|
|
|
|
|
Alarmunit (
voor eventueel een tweede toegang naar de ruimte of achter bar):
Met potentiaal vrij contact voor externe aansluiting |
K106/0002-60 |
|
|
|
 |
Schakelunit: Hiermee kan u tijdens alarm
ventilatoren of sirenes automatisch activeren. 230 volt tot
16A.) |
K106/0003-00 |
|
|
|
 |
Beschermbeugel
( voorkomt beschadiging van de sensor): 30 mm |
K199/0023-03 |
|
|
|
 |
Beschermbeugel
( voorkomt beschadiging van de sensor): 80 mm |
K199/0023-07 |
|
|
|
 |
Plastic A4 alarmtekst:
(uitleg om bij het toestel te houden) |
KPLSNED |
|
|
|
 |
Aansluitdoos: |
K199/0023-01 |
|
|
|
 |
Alarmlicht/Hoorn 230 volt
Kan
uitsluitend op de uitvoering met het potentiaal vrij contact:
Gebruiksaanwijzing |
K199/0023-08 |
|
|
|
 |
Extra sensor kabel met stekker |
K390403 |
|
|
|
|
|
Productbeschrijving:
Het CO2 CONTROL gasalarmsysteem herkent en meldt iedere CO2 lekkage in
gevaarlijke ruimten zoals bij CO2-tankopslag, bierkelders, productie
plaatsen, etc.
Het optische 2 kanaals-meetprincipe berust op een selectieve infrarood
absorptie en is daarom, ook voor langere tijd, bijzonder stabiel,
onderhoudsarm en is niet gevoelig voor de invloed van andere gassen.
CO2 CONTROL is met 2 vast ingestelde alarmwaarden, vooralarm van 1,5 %
CO2 en hoofdalarm van 3% CO2 uitgevoerd.
CO2 CONTROL is ontwikkeld overeenkomstig de "Technische Regeln
Schankanlagen (TRSK313)" en is goedgekeurd en gecertificeerd door
TÜV Rheinland (Prüf-Nr. 432-986701) en CE marking.
Opties
Het systeem kan worden uitgebreid met o.a. een afzuiginstallatie,
extern alarm of een elektromagnetische afsluiter in de CO2
hoofdleiding, die bij vooralarm kunnen worden geactiveerd. |
|
*** wandcontactdoos met voeding
van 230 volt moet bij u reeds op een afstand van maximaal 2 meter van montage plaats
van de alarmunit aanwezig zijn.
Afstand tussen sensor en alarmunit is niet meer dan 3 meter.
Vanaf 1 maart 2001verplicht!!
Het Ministerie van Sociale Zaken en Werkgelegenheid schrijft voor: |
|
|

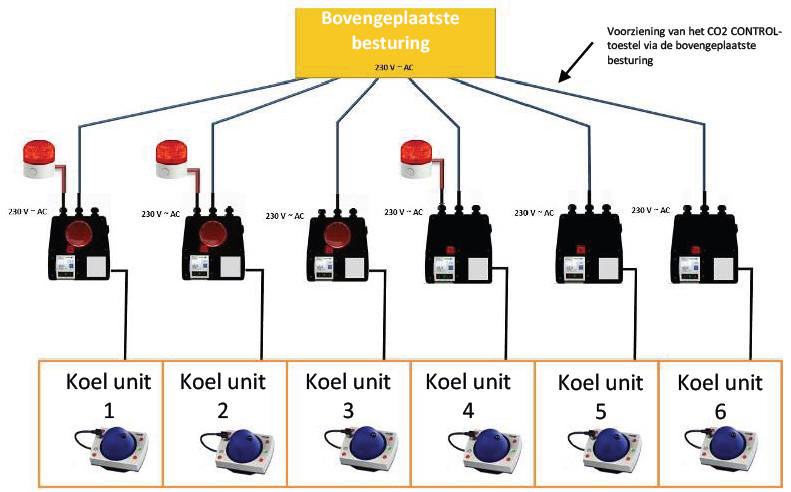

CO2 alarm t.b.v. bierkelders en CO2 opslag locatie
voor industrie toepassing. |
|
Koppelbaar >>> |
|
Complete set
om mee te starten: |
Artikelnummer:
|
Prijsinformatie: |
 |
Basispakket:
dit is een kompleet pakket. meer heeft u niet nodig.
Basispakket bestaat uit:
- 1 Sensorunit, ca.3 m stuurstroomkabel incl.stekker,
muurplaatje, 2 pluggen en 2 schroeven.
- 1 Centrale/alarmunit, ca.3 m stuurstroomkabel, ca.2
m 220v kabel incl. stekker, beide kabels reeds aangesloten, muurplaatje,
2 pluggen en 2 schroeven.
- 1 Aansluitdoos met klemmenstrook, doorvoerwartels, 2
pluggen en 2 schroeven.
- 1 Nederlandstalige montage- en gebruiksaanwijzing.
|
K106/0000-70
Montage
handleiding
Gebruik
handleiding
|
|
|
|
 |
Basispakket:
idem als hierboven maar met een potentiaal vrij
contact t.b.v. alarm centrale.
Basispakket bestaat uit:
- 1 Sensorunit, ca.3 m stuurstroomkabel incl.stekker,
muurplaatje, 2 pluggen en 2 schroeven.
- 1 Centrale/alarmunit, ca.3 m stuurstroomkabel, ca.2
m 220v kabel incl. stekker, beide kabels reeds aangesloten, muurplaatje,
2 pluggen en 2 schroeven.
- 1 Aansluitdoos met klemmenstrook, doorvoerwartels, 2
pluggen en 2 schroeven.
- 1 Nederlandstalige montage- en gebruiksaanwijzing. |
K106/0000-80
Montage
handleiding
Gebruik
handleiding
|
|
|
|
|
|
|
|
|
| Optioneel onderdelen
of vervangingsdelen: |
Artikelnummer:
|
Prijs: |
|
|
Sensorunit: |
K106/000100 |
|
|
|
 |
Alarmunit AM |
K106/0002-70 |
|
|
|
 |
Alarmunit AM
PLUS |
K106/0002-80 |
|
|
|
|
|
Schakelunit: Hiermee kan u tijdens alarm
ventilatoren of sirenes automatisch activeren. 230 volt tot
16A.) |
K106/0003-00 |
|
|
|
|
|
Beschermbeugel
( voorkomt beschadiging van de sensor): 30 mm |
K199/0023-03 |
|
| |
|
|
Beschermbeugel
( voorkomt beschadiging van de sensor): 80 mm |
K199/0023-07 |
|
|
|
|
|
Plastic A4 alarmtekst:
(uitleg om bij het toestel te houden) |
KPLSNED |
|
|
|
|
|
Aansluitdoos: |
K199/0023-01 |
|
|
|
|
|
Alarmlicht/Hoorn 230 volt
Kan
uitsluitend op de uitvoering met het potentiaal vrij contact:
Gebruiksaanwijzing |
K199/0023-08 |
|
|
|
|
|
Extra sensor kabel met stekker |
K390403 |
|
|
|
|
|
|
Kundo XT als al jaren de markleider
op het gebied van CO2 detectie in de HORECA en CO2 opslag.
Vandaag de dag wordt CO2 wordt steeds meer gebruikt als koudemiddel
in machinekamers,
diepvriescellen, koelcellen en wordt detectie steeds belangrijker
buiten de CO2 installaties zelf in
bijvoorbeeld supermarkten en personeelsruimten, wanneer deze met de
koude trajecten in aanraking komen.
Om meer specifiek aan de toenemende vraag vanuit de industriële
markt te kunnen voldoen heeft Kundo XT speciaal voor licht
industriële applicaties zoals koelinstallaties, brouwerijen en
anderesegmenten die met CO2 (opslag) werken de infrarood KUNDO AM en

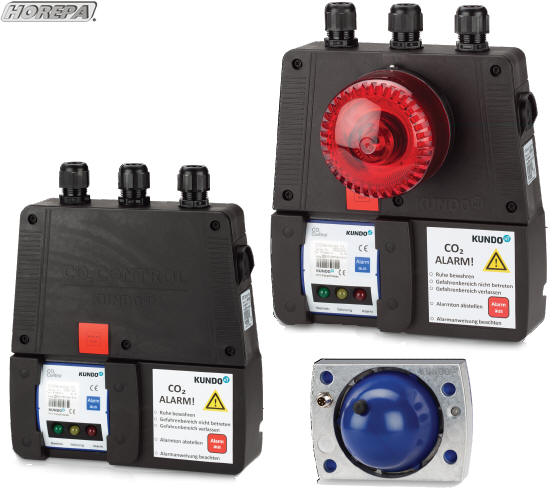

AM PLUS ontwikkeld. Het basispakket van de CO2 CONTROL bestaat als
uitgangssysteem uit een
Sensoreenheid, een
waarschuwingseenheid en een verdeler.
Wanneer er meer ruimten zijn waar gevaar bestaat, kan het systeem
worden uitgebreid met een tweede sensor. Optioneel kan het systeem
worden uitgebreid met maximaal twee (2) eenheden (een combinatie van
een signaaleenheid/schakeleenheid naar keuze). De sensoreenheid
wordt in de
gevarenzone geïnstalleerd en is via een verdeler aangesloten op de
waarschuwingseenheid.
Dankzij visuele en akoestische waarschuwingen op de Sensoreenheid
kan de
waarschuwing ook in de gevarenzone zelf worden waargenomen. De AM
module bevat de waarschuwingseenheid met potentiaalvrij contact
waarmee bij het ontbreken van de spanning bedrijfstoestanden kunnen
worden overgedragen in 230 V/50 Hz Tot de opties behoren ook een
geïntegreerde, grote alarmlamp met signaalhoorn in de
uitvoeringsvariant AM PLUS en ook kunnen nog aanvullende
alarmvoorzieningen worden aangesloten. De basisfuncties zijn
dezelfde als die van de standaard uitvoeringsvariant CO2 CONTROL. |
|

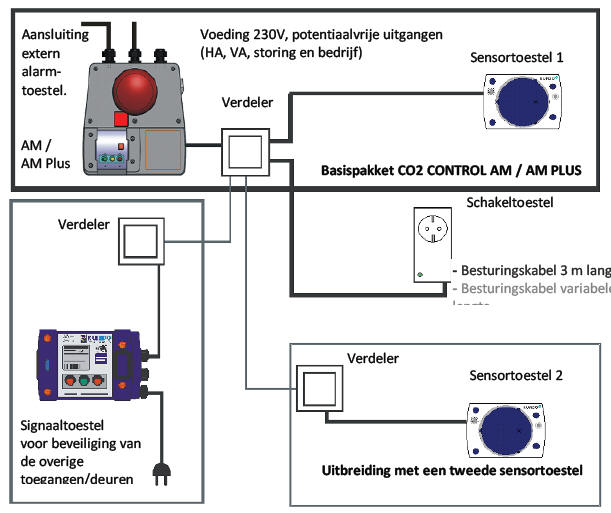

In onderstaande afbeelding vindt u een schematische
weergave van het Kundo CO2 control AM Plus syteem en de eventuele
uitbreidingsmogelijkheden die het systeem u bied. |
 |
|
Technische
gegevens CO2 control sensortoestel |
|
Alarmdrempels: |
1,5 % -
visueel/akoestisch vooralarm
3 % - visueel/akoestisch hoofdalarm |
|
Meetprincipe: |
Selectieve
IR-absorptie |
|
Meetbereik/Debiet: |
0 - 5 vol. % /
diffusie |
|
Dwarsgevoeligheid: |
te verwaarlozen |
|
Aansluiting:
|
Busaansluiting
RS485
3 m stuurkabel, 4-aderig |
|
max. lengte
stuurkabel(verlenging via verdeler) |
max. 100 m tot
aan het waarschuwingstoestel |
|
Voeding:
|
via het waarschuwingstoestel (7 - 20
V DC) |
|
Temperatuurbereik:
Opslagtemperatuurbereik
Bedrijfstemperatuurbereik
|
-30 °C tot 70 °C
-30 °C tot 40 °C
-30 °C (*acclimatisering vereist!) |
|
Visuele
melding/akoestisch |
Visuele melding/akoestisch
Led groen Bedrijfscontrolelamp
ed geel Bedrijfsstoring / 70 dB
Alarmsignaal
Led rood Alarm / 70 dB alarmsignaal |
|
Gereedheid voor
bedrijf: |
Onmiddellijk na
initialisering (*acclimatisering) |
|
Afmetingen (h x b
x d) |
80 x 108 x
80 mm |
|
Gewicht:
|
325 g |
|
Beschermingstype: |
IP54 |
|
Bevestiging: |
Met behulp van
DIN-rails loodrecht aan dewand |
|
Monster van het
model gekeurd volgens: |
TRSK 313, Beproevingsnr. 432 -
986701 |
|
Technische gegevens CO2 Control AM /
AM Plus module |
|
Alarmdrempels: |
1,5 % - visueel/akoestisch vooralarm
3 % - visueel/akoestisch hoofdalarm |
|
Bedrijfsstoring:
|
De gele led knippert plus een akoestisch
alarmsignaal |
|
Aansluiting: |
5 potentiaalvrije uitgangen
230V/50 Hz,
externe voeding/besturing van een
externe alarmvoorziening 230V/50Hz |
|
Nominale spanning:
Nominaal vermogen:
Maximale stroombelasting per uitgang |
230 V / 50 Hz
23 VA (max.) / 10 VA (type)
2A / 230 V AC (gelijkstroom)) |
|
Temperatuurbereiken:
Opslagtemperatuurbereik
Bedrijfstemperatuurbereik |
-20 °C tot +70 °C
0 °C tot +40 °C |
|
Gereedheid voor
bedrijf: |
Onmiddellijk na initialisering |
|
Extra visuele melding: AM PLUS |
Flitslicht /
permanent brandend rood licht |
|
Gewicht: |
AM 1000 g / AM
PLUS 1200 g |
|
Beschermingstype:
Beschermingsklasse constructie: |
IP54
Beschermingsklasse II |
|
Afmetingen (h x b
x d) |
220 x 205 x
52 (122) mm |
|
Aansluitmogelijkheden apparatuur: |
Extern
alarmtoestel |
|
Verklaring van
conformiteit |
CE –conformiteit
2015 |
o Gemakkelijke installatie en gebruik
van het systeem. Slechts één persoon is nodig voor het hele
proces
o Plug and Play oplossing, geen
programmeren of complexe installatie noodzakelijk
o Geen complexe jaarlijkse testen van
de alarmwaardes en hun toleranties met kalibratiegas
noodzakelijk
o Garantie op de sensor van vier jaar!
o Visuele en akoestische alarmen
op elk
component van het systeem (zowel op de sensor als de
centrale/waarschuwingsunit)
o Het CO2 CONTROL systeem wordt gevoed door
de 5-draads kabel, geen additionele stroomvoorziening
noodzakelijk, welke de installatiekosten
aanzienlijk verlaagd
o Er is slechts één kabel in elke
controle ruimte nodig
om het CO2-detectie
systeem te verbinden met de
bovenliggende besturing van uw
controlesysteem
o Een oneindig aantal additionele externe
alarmen (audio/visueel) kunnen aangesloten, van stroom
voorzien en
aangestuurd worden door het CO2 CONTROL
detectie systeem om zodoende additionele audio/visuele
alarmen in
gevaarlijke ruimes alsmede de ingangen van
deze ruimtes op te hangen
o De sensor is gecertificeerd volgens
IP54 en daardoor uiterst robuust
De Kundo CO2 control AM & AM Plus
toestellen kunnen worden door gekoppeld aan bovenliggende
besturingssystemen, om bijvoorbeeld
alarmen door te melden aan gebouwbeheersystemen.
|
|
|
|
| |
| Geringe Kosten !
|
kompleet alarmpakket |
|
Storingsvrij
zolang de groene led brandt (storingsmelder)
Geen verder onderhoud nodig zolang de groene led brand. |
Eenvoudig
te installeren !
(Met het doe het zelfpakket kan u het zelf) |
Stekkerklare aansluiting
|
| Snelle montage
|
|
Automatische in bedrijfstelling
|
|
Geen Kalibratie ter plaatse meer nodig
|
| Hoge
veiligheid ! |
Optische en akoestische alarmsignalen
|
| Complete systeemfout melding
|
|
Niet gevoelig voor andere gassen
|
| Extra
voordelen: |
Geen onvoorziene CO2 verliezen
|
| Geen continu draaiende afzuiginstallatie,
dus geen verspilling van dure energie een afzuigsysteem met verse
luchttoevoer vaak moeilijk en zeer kostbaar
|
|
Wanneer voldoet ventilatie niet aan de regels?
Als een ruimte kleiner dan 100 m3 minder dan 4x
per uur van frisse lucht wordt voorzien en een grotere
ruimte minder dan 2x per uur. Ook als ventilatie plaatsvindt boven
25 cm van de vloer, voldoet de ruimte niet aan de regels.
De koolzuurdetectoren moeten voorzien zijn van een CE-markering
en van een voor-en hoofdalarm. Het vooralarm treedt in werking als
de CO2 concentratie in de ruimte de grens van 1,5 volume% overschrijdt. Het hoofdalarm gaat af als de CO2 concentratie in de ruimte
het niveau van 3 volume% (60000 mg/m3) overstijgt.
Om goede werking van de detectoren te waarborgen schrijven de regels periodiek
onderhoud en deskundige controle voor.
Als het hoofdalarm in werking is getreden, mag de ruimte
alleen nog betreden worden met mondbescherming. Voorkomen moet namelijk
worden dat het koolzuurgas wordt ingeademd. |
Terug naar boven |
